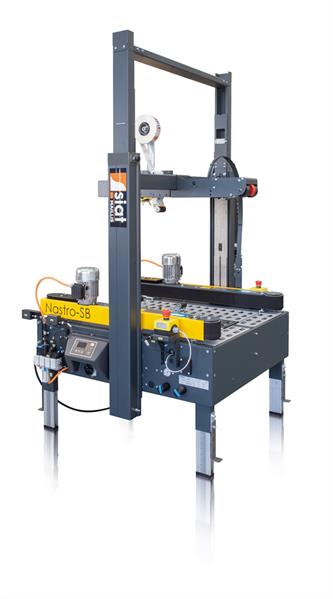

Pneumatischer Kartonverschließer SIAT NASTRO-SB–R
8.600,00 €*
Lieferzeit: 40 Werktage
Produktinformationen "Pneumatischer Kartonverschließer SIAT NASTRO-SB–R"
Wir freuen uns, Ihnen ein neues Modell im Bereich der pneumatischen Kartonverschließmaschinen von SIAT mit zwei seitlichen Antriebsgurten vorstellen zu können. Hierbei handelt es sich um die Nachfolgemodelle der erfolgreichen XL 45 und XL 46, die wir unter dem Namen "NASTRO-SB-R5 und R6 anbieten.

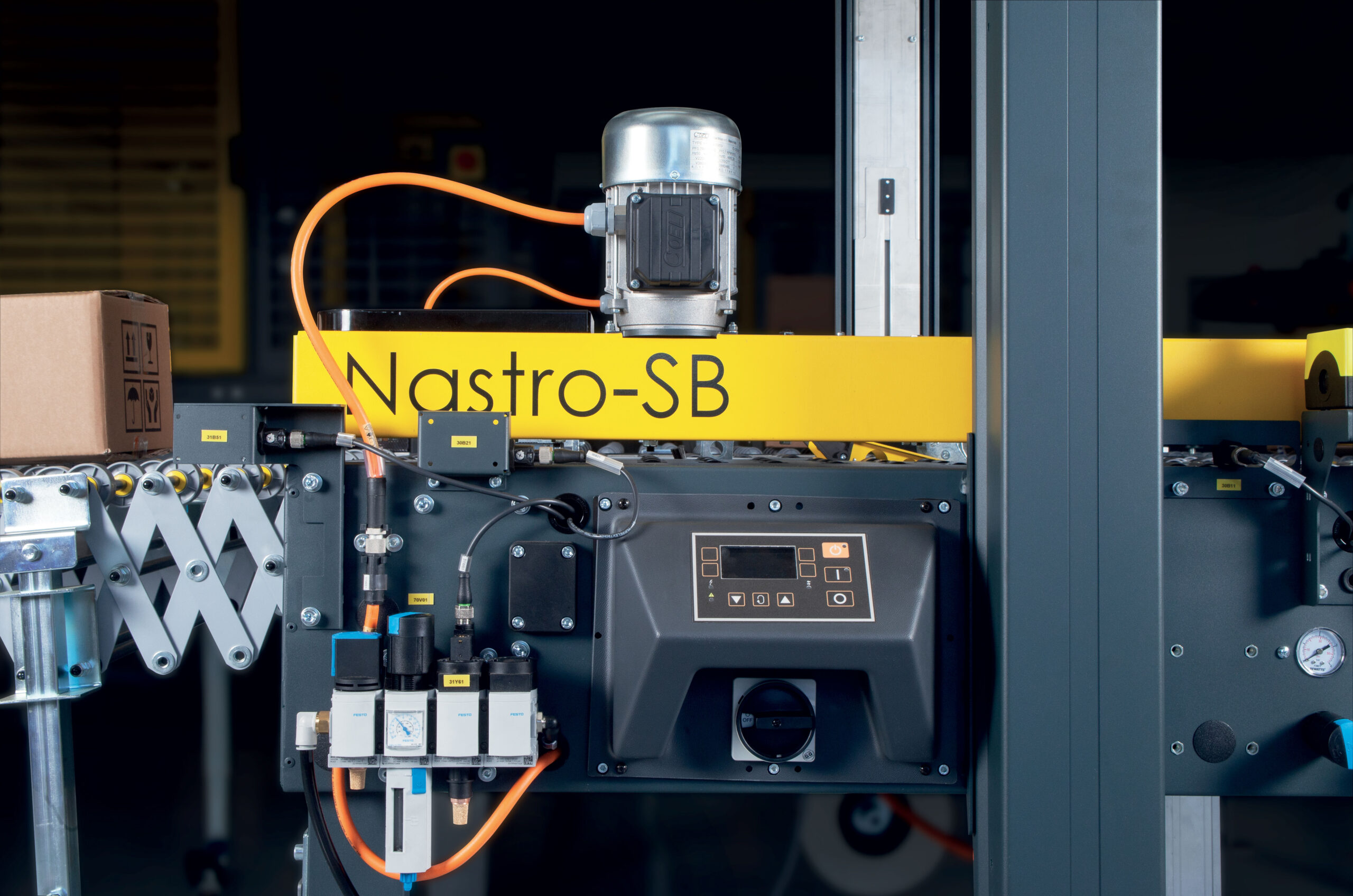

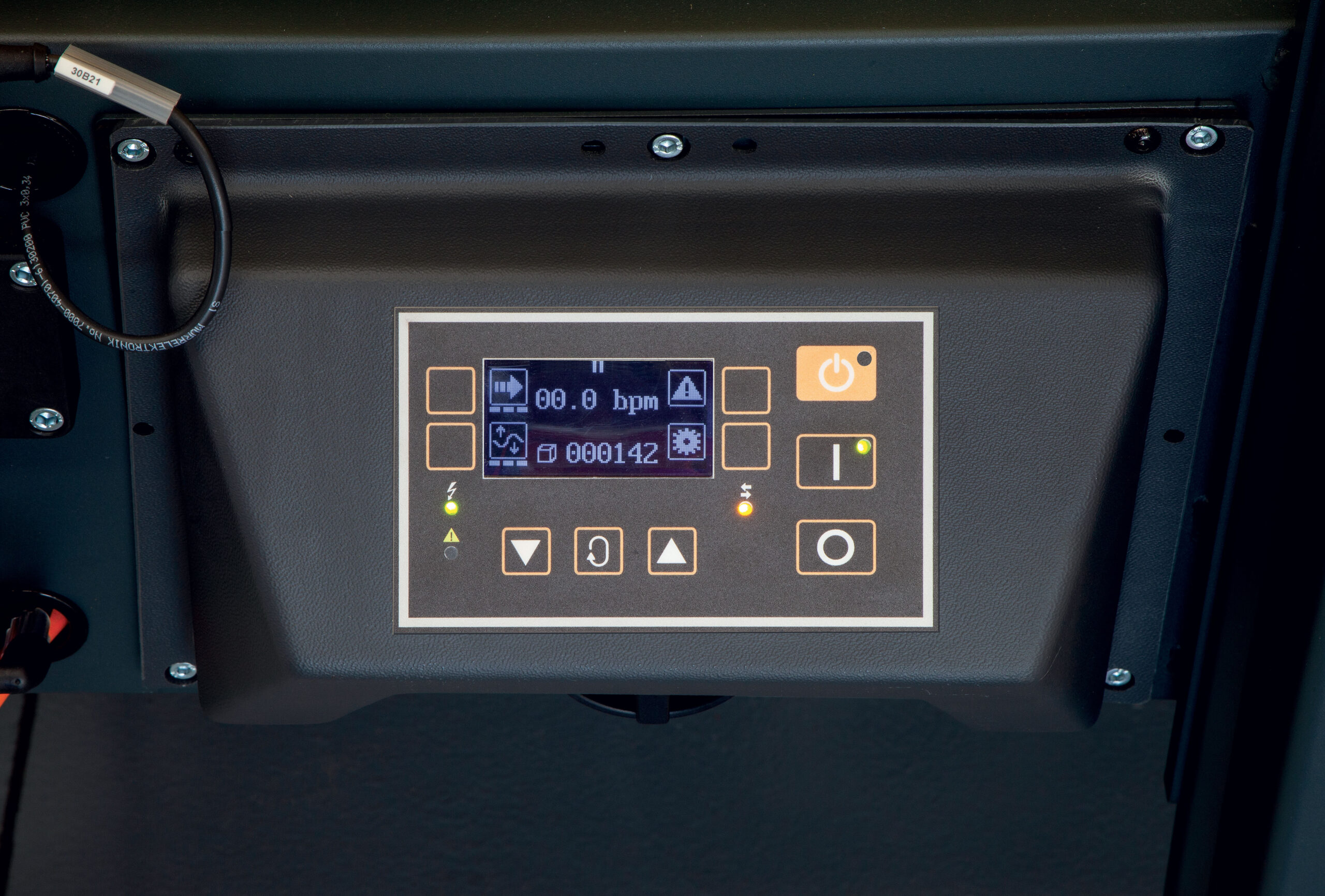

Bei diesen Modellen handelt es sich um Maschinen, die mit einer digitalen Steuerung ausgestattet sind. Mithilfe dieses Steuerung können Sie sowohl die Fördergeschwindigkeit einstellen als auch den Durchsatz ermitteln. Die Maschine entspricht dem Industrie-4.0-Konzept und ist mit einer Energiesparschaltung und einem Optirun-System ausgestattet. Letzteres ermöglicht die Auswertung und Erstellung von Statistiken. Die pneumatische Formateinstellung ermöglicht den Verschluss unterschiedlicher Kartonformate und sorgt so für eine hohe Flexibilität bei der Anwendung. Die Serie ist mit zwei Verschlussaggregaten für 50 mm (R5) bzw. 75 mm (R6) Klebebandbreite ausgestattet und bietet somit eine hohe Flexibilität.
Bei dem NASTRO-SB - R5B-S und der R6B-S startet der Kopf der Maschine von unten. Im oberen Kopf der Maschine ist eine Tastrolle eingebaut. Berührt nun der ankommende Karton diese Rolle, so tastet der obere Klebekopf die Kartonhöhe von unten beginnend ab. Bei überwiegend niedrigen Kartonformaten empfehlen wir diese Ausführung.
Bei der NASTRO-SB™ - R5T-S und der R6T-S startet der Kopf der Maschine von oben. Im unteren Bereich der Maschine ist eine Klappe eingebaut. Betätigt nun der ankommende Karton diese Klappe, so tastet der obere Klebekopf die Kartonhöhe von oben beginnend ab. Bei überwiegend hohen Kartonhöhen empfehlen wir diese Ausführung.
Ausstattung:
- Noch robusteres Chassis und Überbau

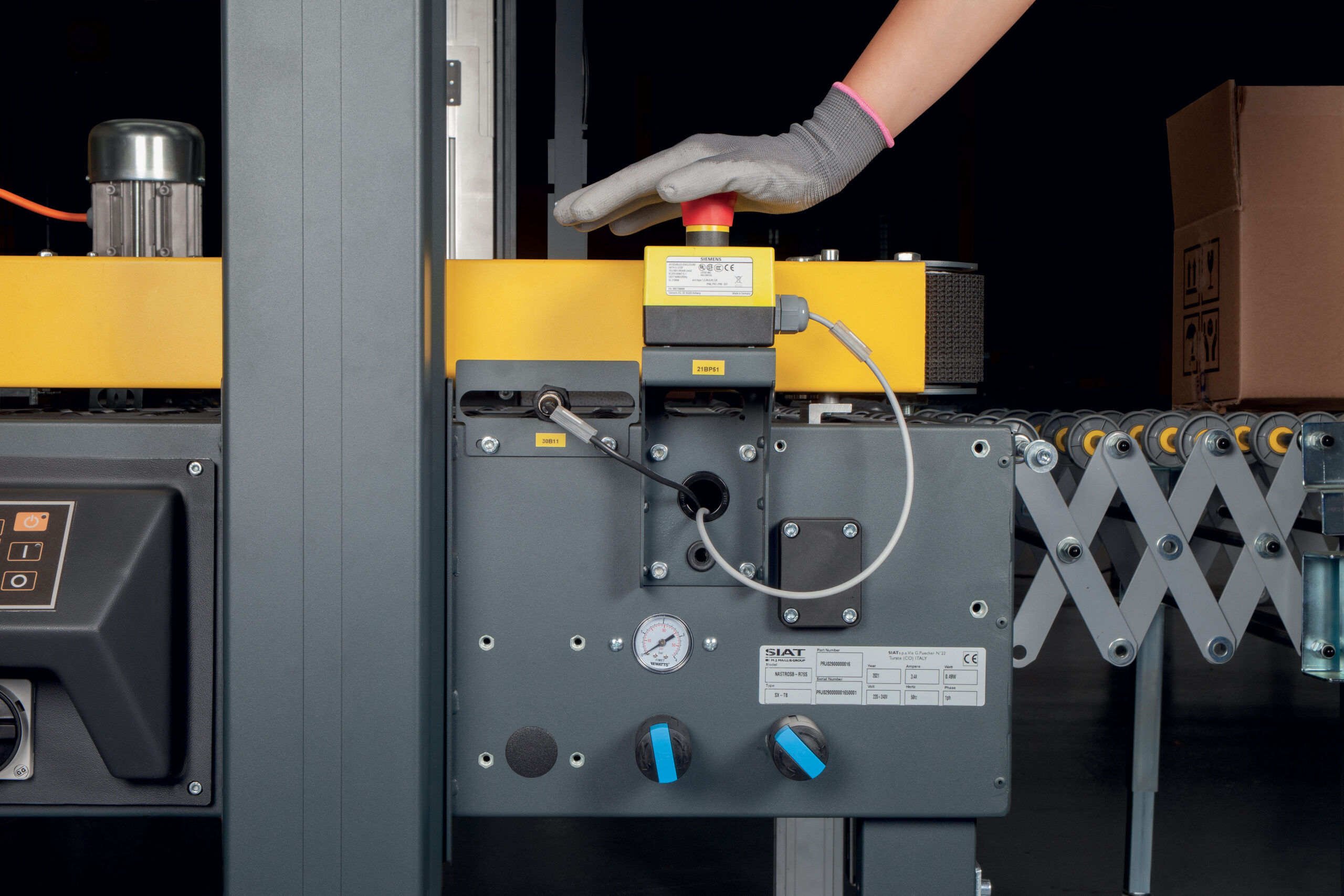

- Serienmäßig mittig angebrachter Not-Aus-Schalter im Kopf (R5)
- Serienmäßig beidseitig mit Not-Aus-Schalter ausgestattet (R6)

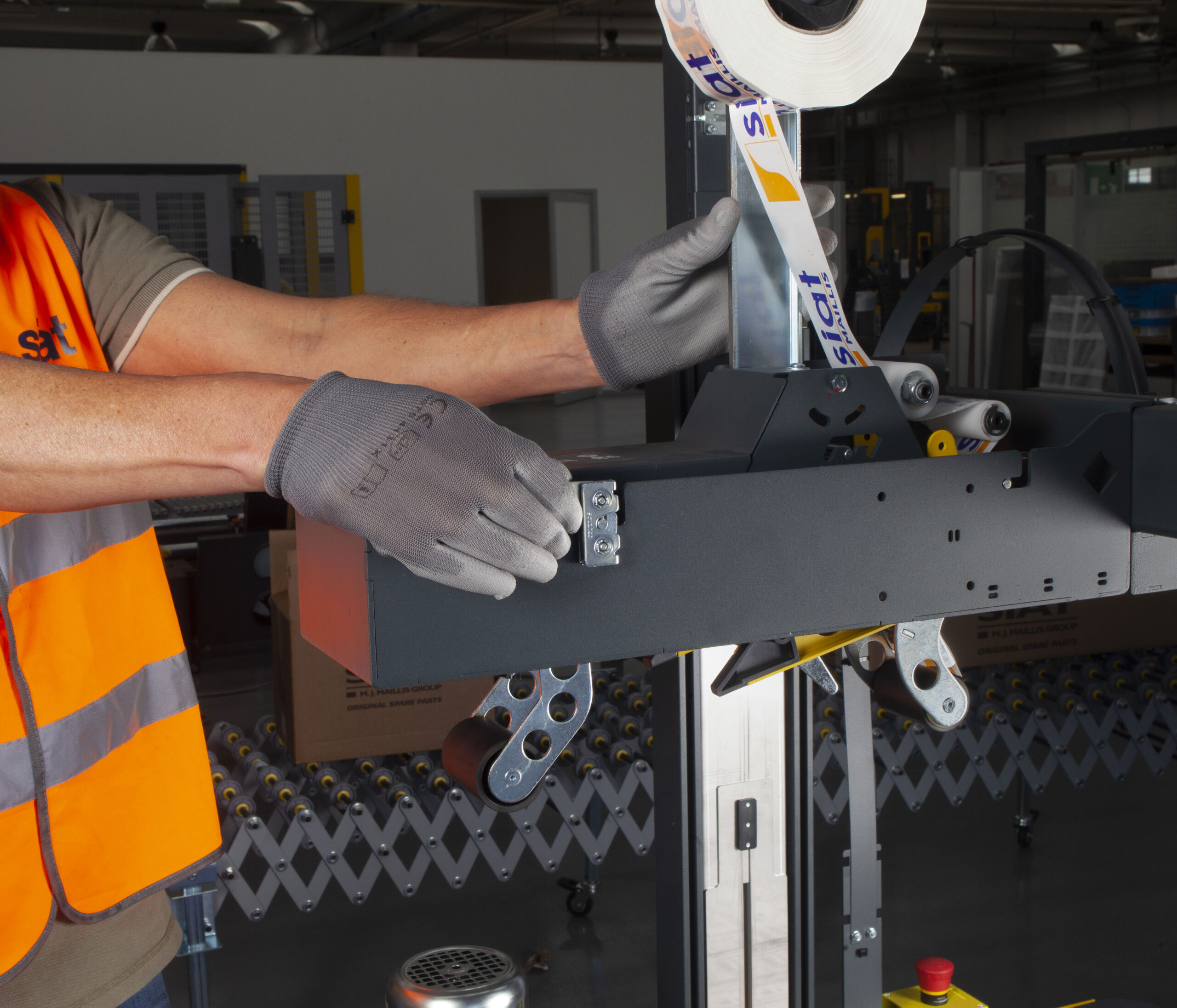

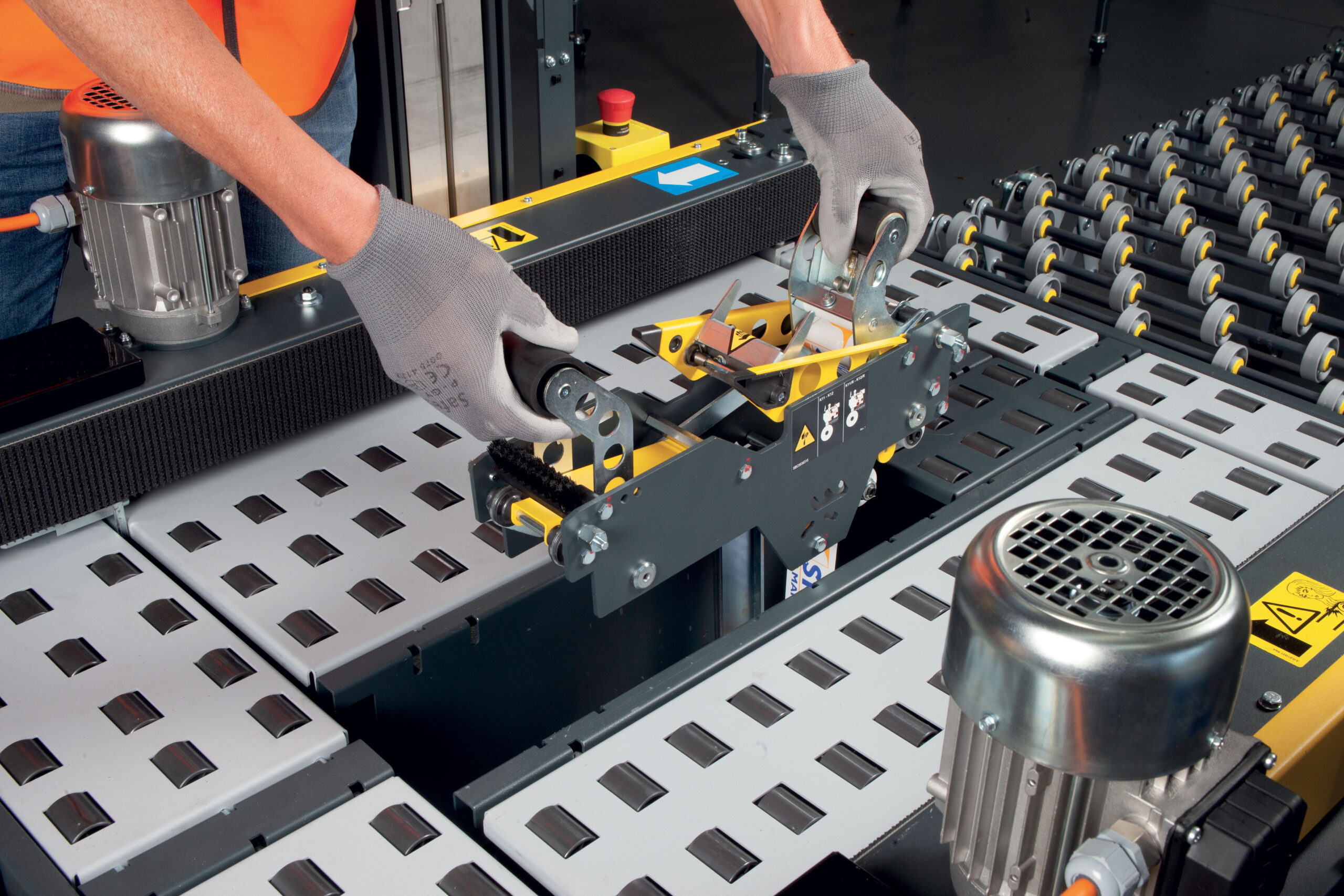

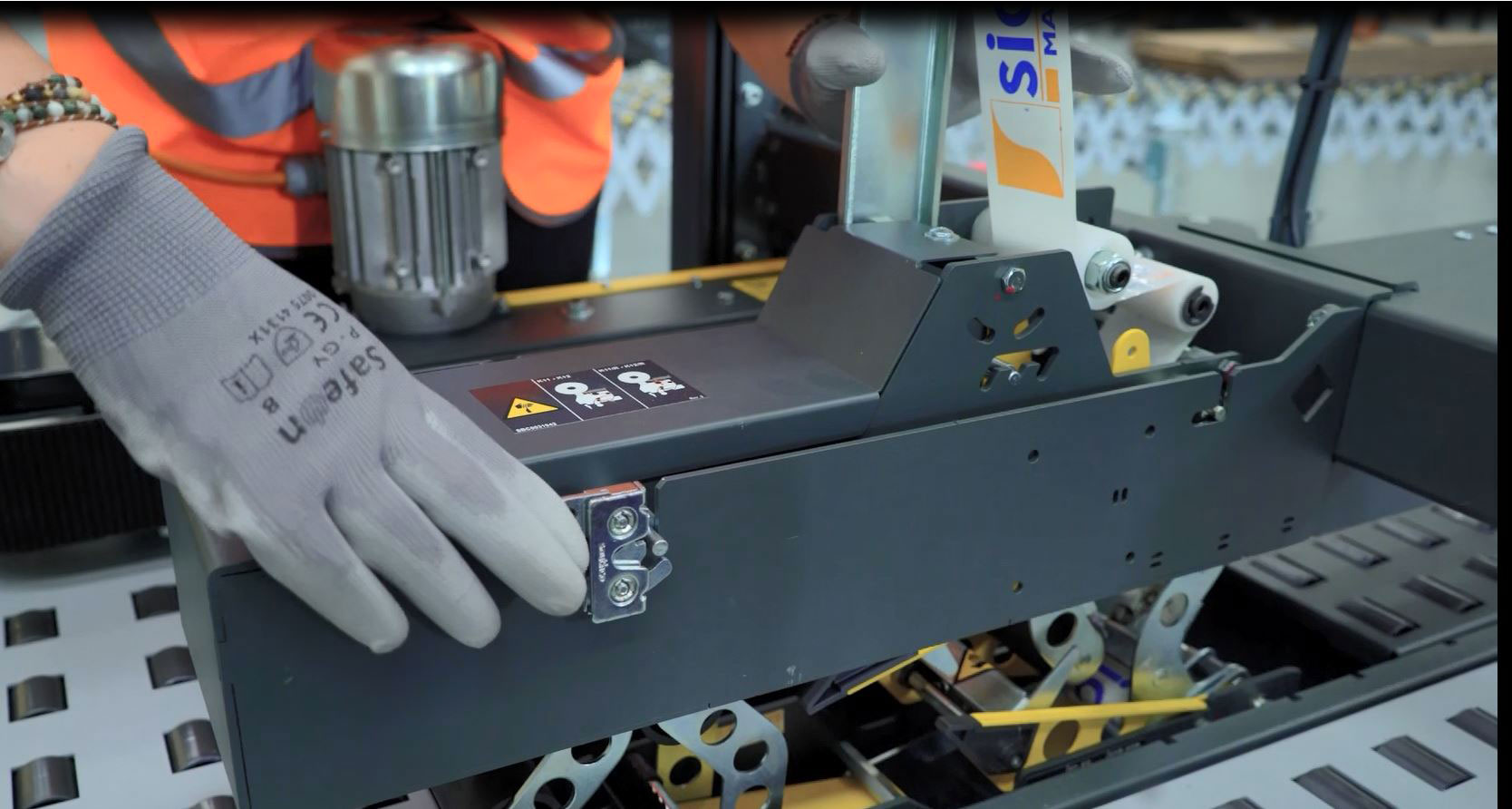

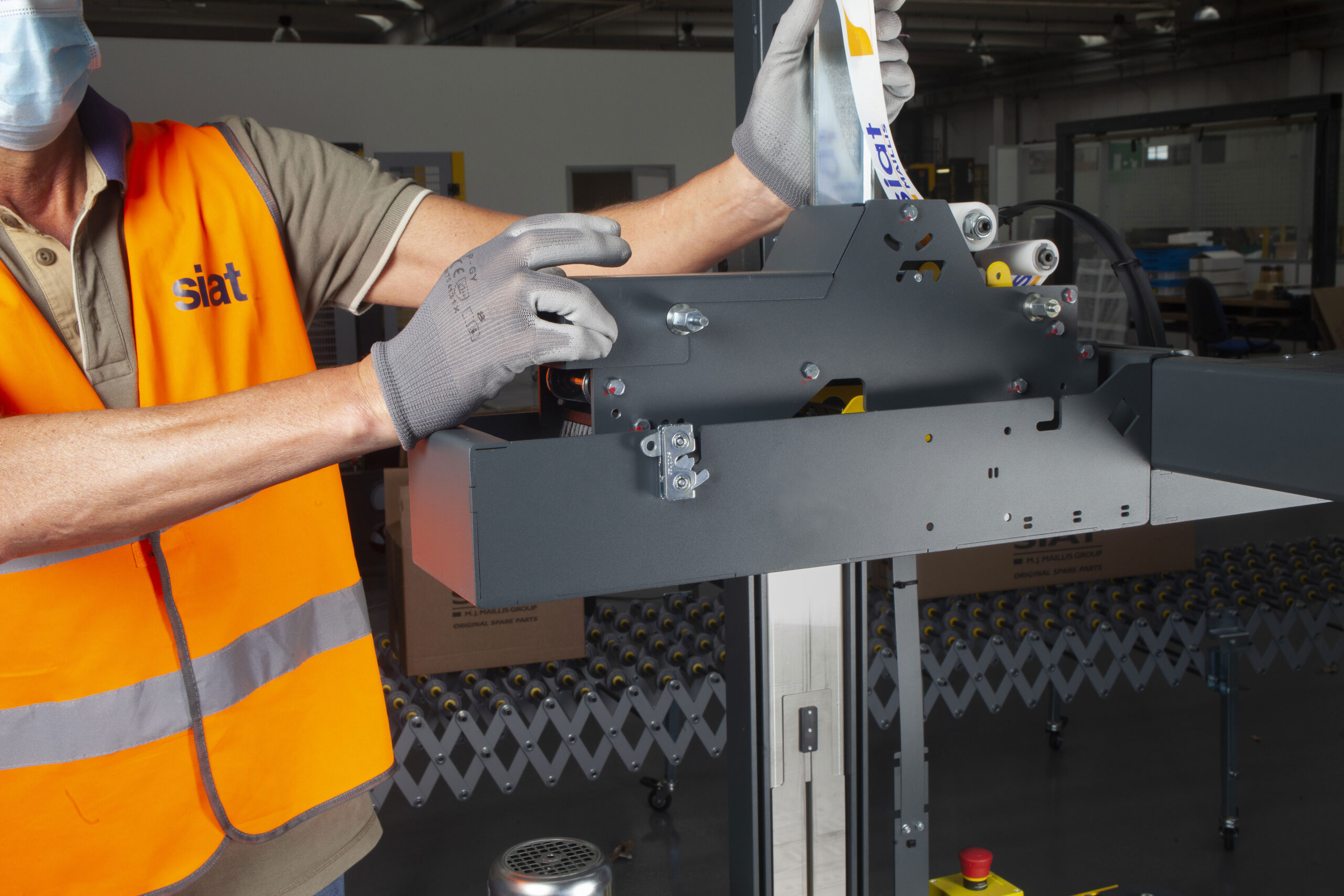

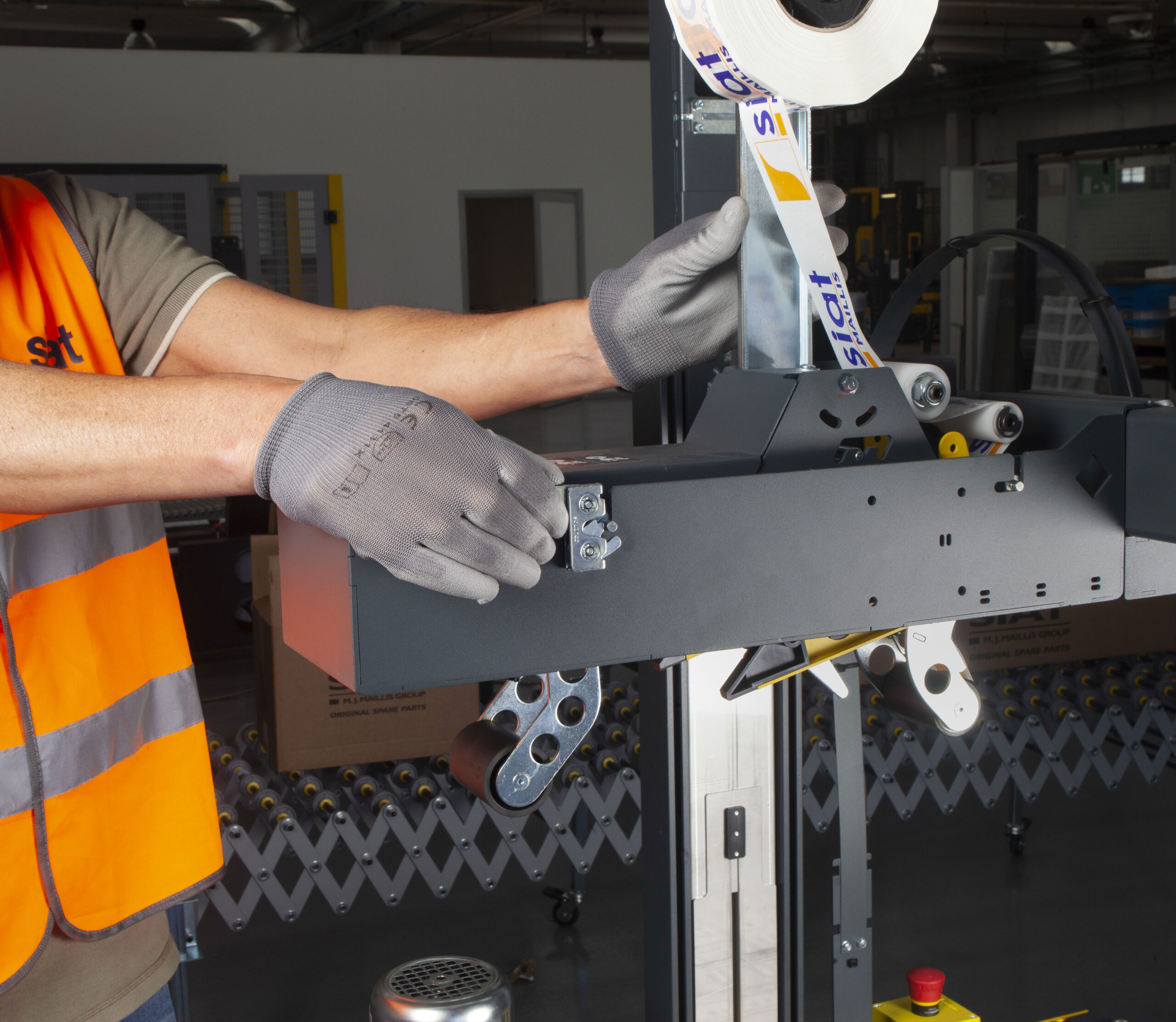

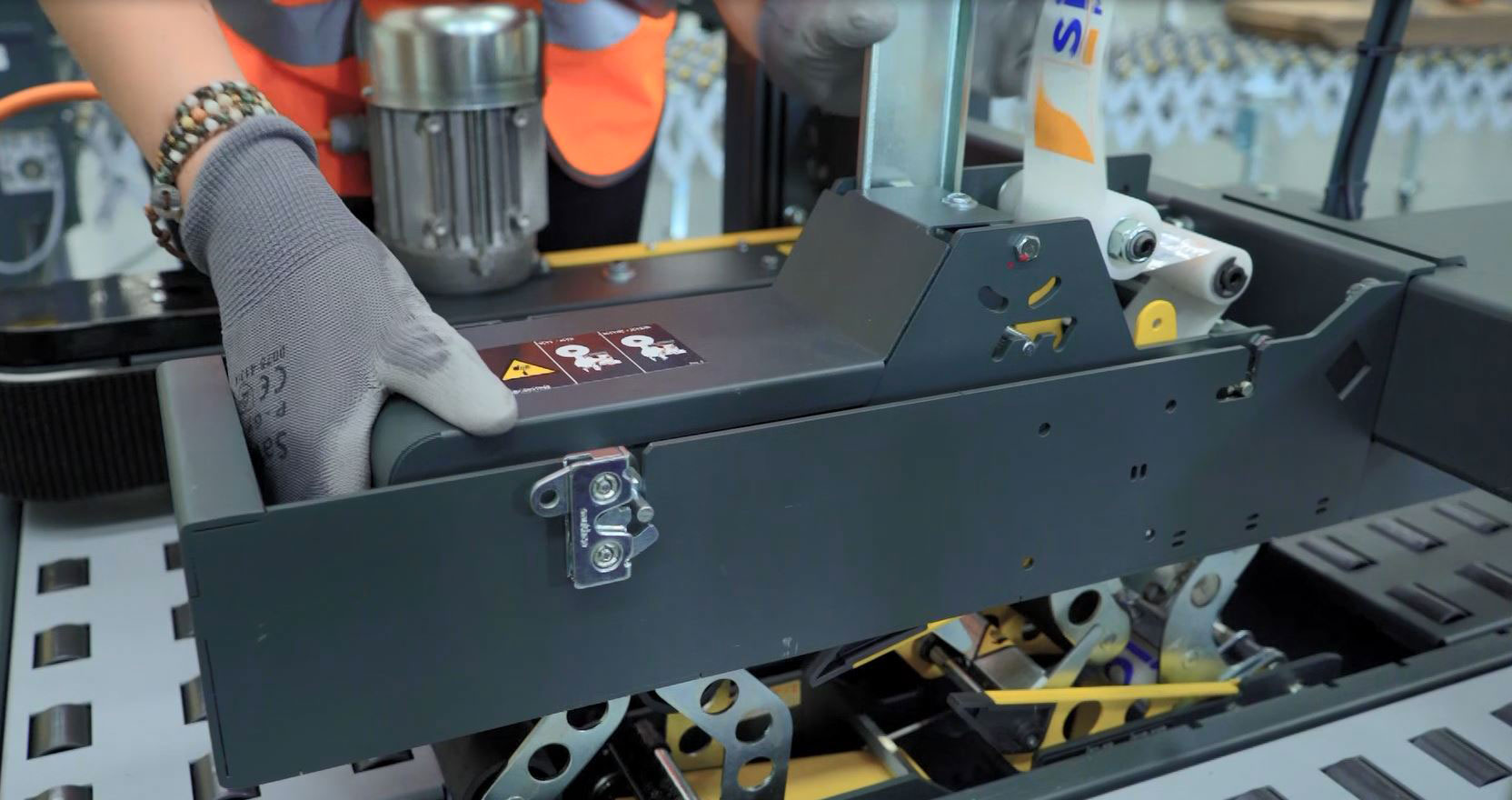

- Klebeköpfe werkzeuglos wechselbar!

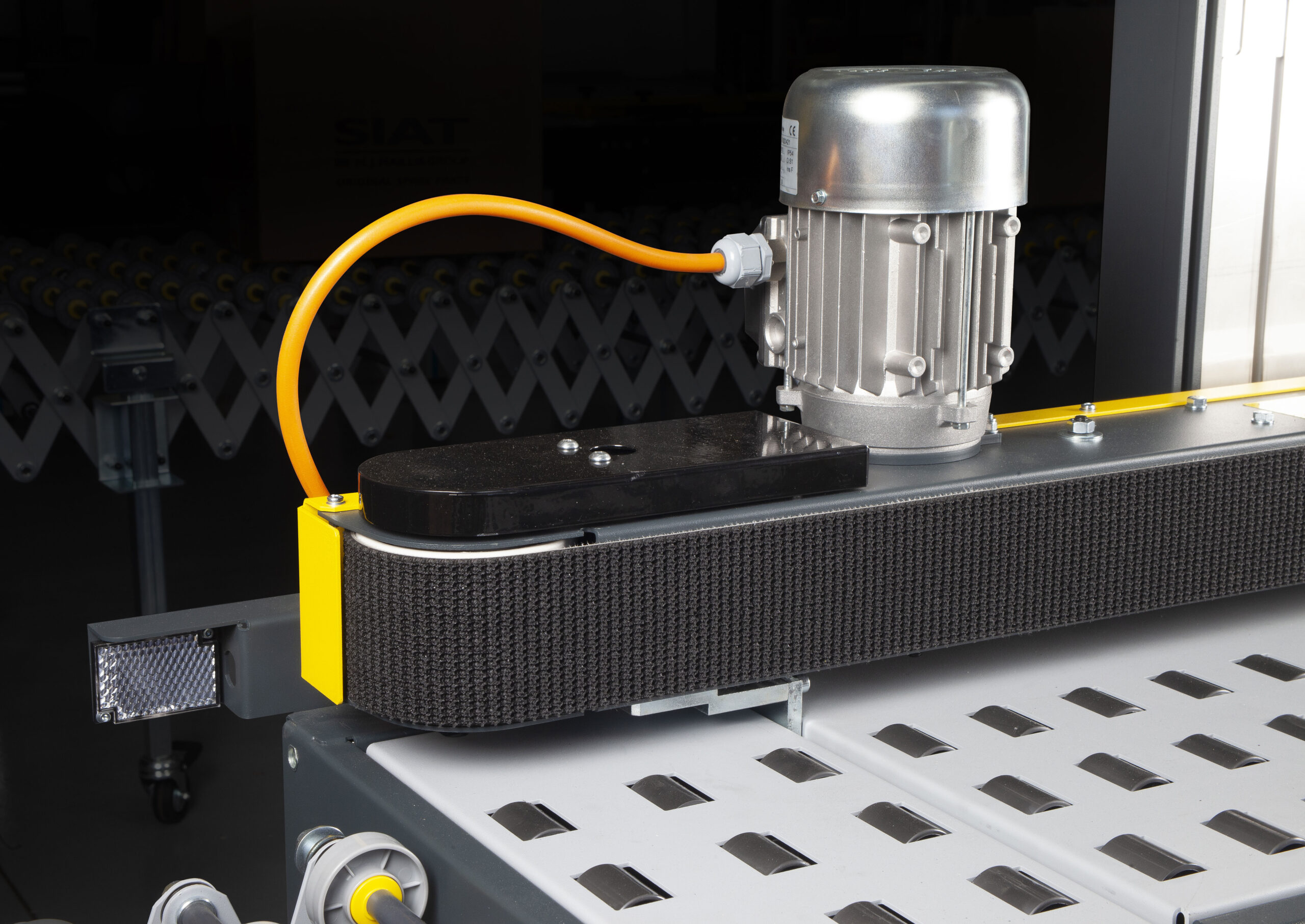

- 75mm hohe Gurte sorgen für einen sicheren Transport der Kartons!
- Integrierte Logik mit patentierter variabler Geschwindigkeitsregelung zur Steigerung der Maschinenkapazität
- Möglichkeit zur Implementierung eines IoT-Moduls mit der SIAT Optirun-Plattform
- Energiesparvorrichtung serienmäßig eingebaut
- Praktisch - verschließt obere und untere Klappen von Kartons oder Schachteln
- Qualitativ hochwertige Bauweise - erstklassige Pneumatikkomponenten
- CE-konform - entwickelt und hergestellt in Italien gemäß den EU-Sicherheitsstandards
Varianten:
- Nastro-SB™ R5B-S für niedrige Kartonformate | Ausgangsstellung unten | 50 mm Klebebandbreite (K11)
- Nastro-SB™ R5T-S für hohe Kartonformate | Ausgangsstellung oben | 50 mm Klebebandbreite (K11)
- Nastro-SB™ R5B-L für kleine Kartonformate | Ausgangsstellung unten | 50 mm Klebebandbreite (K11)
- Nastro-SB™ R5-S-OB als Bodenverschließmaschine | 50 mm Klebebandbreite (K11)
- Nastro-SB™ R6B-S für niedrige Kartonformate | Ausgangsstellung unten | 75 mm Klebebandbreite (K12)
- Nastro-SB™ R6T-S für hohe Kartonformate | Ausgangsstellung oben | 75 mm Klebebandbreite (K12)
- Nastro-SB™ R6B-L für kleine Kartonformate | Ausgangsstellung unten | 75 mm Klebebandbreite (K12)
- Nastro-SB™ R6-S-OB als Bodenverschließmaschine | 75 mm Klebebandbreite (K12)
Technische Daten:
| NASTRO-SB™ R5 | NASTRO-SB™ R5-S | NASTRO-SB™ R5-L | NASTRO-SB™ R5-S-OB |
| min. Kartonabmessung | 150 x 150 x 90* mm (LxBxH) Mindestkartonhöhe bei 30 mm Schenkellänge: 90 mm Mindestkartonhöhe bei 50 mm Schenkellänge: 100 mm Mindestkartonhöhe bei 70 mm Schenkellänge: 120 mm |
150 x 105 x 50* mm (LxBxH) | 150 x 130 x 50 mm (LxBxH) |
| max. Kartonabmessung | ∞ x 500 x 500 mm (LxBxH) | ∞ x 500 x 500 mm (LxBxH) | ∞ x 500 x ∞ mm (LxBxH) |
| Anschlussspannung | 3 x 400 V / 50 Hz / 3 Phasen | ||
| Anschlussleistung | 0,26 kW | ||
| Maschinenabmessungen | 1.100 x 970 x 1.280 – 1.540 mm (LxBxH) | ||
| Arbeitshöhe | von 540 - 800 mm stufenlos einstellbar | ||
| NASTRO-SB™ R6 | NASTRO-SB™ R6-S | NASTRO-SB™ R6-L | NASTRO-SB™ R6-S-OB |
| min. Kartonabmessung | 150 x 150 x 90* mm (LxBxH) Mindestkartonhöhe bei 30 mm Schenkellänge: 90 mm Mindestkartonhöhe bei 50 mm Schenkellänge: 100 mm Mindestkartonhöhe bei 70 mm Schenkellänge: 120 mm |
150 x 105 x 50* mm (LxBxH) | 150 x 130 x 80 mm (LxBxH) |
| max. Kartonabmessung | ∞ x 650 x 650 mm (LxBxH) | ∞ x 650 x 650 mm (LxBxH) | ∞ x 650 x ∞ mm (LxBxH) |
| Anschlussspannung | 3 x 400 V / 50 Hz / 3 Phasen | ||
| Anschlussleistung | 0,5 kW | ||
| Maschinenabmessungen | 1.100 x 1.140 x 1.430 – 1.690 mm (LxBxH) | ||
| Arbeitshöhe | von 540 - 800 mm stufenlos einstellbar | ||
Datenblatt herunterladen:
Datenblatt_Kartonverschliesser_SIAT_NastroSB-R5-R6
| Anwendung: | Karton verschliessen |
|---|---|
| Arbeitsablauf: | halbautomatisch |
| Formateinstellung: | manuell |
| Klebebandbreite: | 50 mm |
| Stromanschluss: | 380 V / 50 Hz / 3 Phasen |
