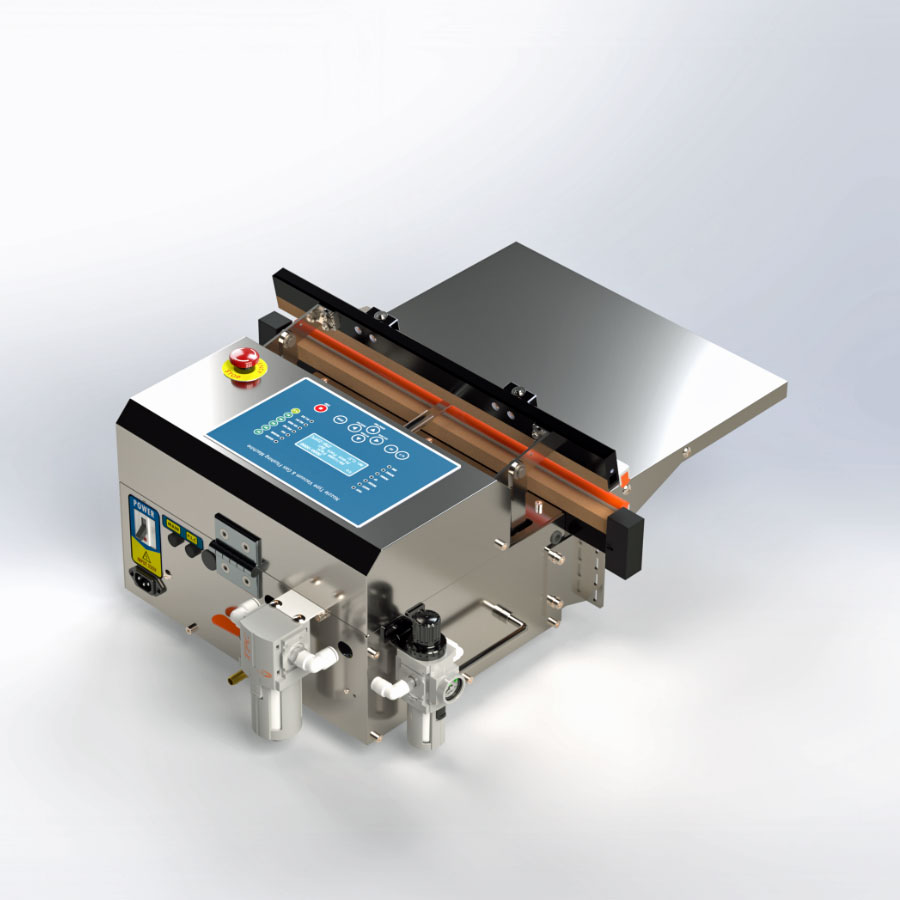

Vakuum - Folienschweißgerät VAZ-E - Druckluft erforderlich

Prozesssicher und präzise vakuumieren

Das VAZ-E ist ein industrielles Vakuumiergerät entwickelt für Anwendungen mit höchsten Anforderungen an Prozesssicherheit und Hygiene – z. B. in der Medizintechnik, Halbleiterfertigung, Pharmaindustrie und Lebensmittelverpackung. Das Gerät kombiniert robuste Edelstahlkonstruktion, präzise Vakuumregelung und die Möglichkeit der Rückbegasung mit Schutzgas – ideal für kontrollierte Verpackungsatmosphären in ISO-zertifizierten Reinräumen, wie das Verpacken von Waferboxen.

Typische Einsatzbereiche

• Medizintechnik / Reinraumverpackung (z. B. sterile Bauteile, OP-Besteck, Blister)
• Halbleiterindustrie / Waferverpackung
• Elektronikfertigung (ESD-geschützte Bauteile)
• Pharma und Diagnostik
• Lebensmittelverpackung in Schutzatmosphäre

Leistungsmerkmale VAZ-E Vakuum Folienschweißgerät

• Robuste Konstruktion
  Gefertigt aus V2A-Edelstahl, ideal für den Einsatz in Reinräumen und hygienisch sensiblen Umgebungen.
• Saug-Blas-Lanze
  Ermöglicht präzises Vakuumieren und Rückbegasen ohne den Einsatz einer Kammer, was den Prozess beschleunigt und die Flexibilität erhöht.
• Bi-Aktiv-Impulsschweißung
  Beidseitige Heizelemente für auch bei dickwandigen Aluminiumverbundfolien.
• Präzisions-Unterdrucksensor
  Erfasst den tatsächlichen Vakuumdruck im Beutel. Verhindert Produktverformungen, wie sie bei rein zeitgesteuerten Systemen auftreten können – besonders bei variablen Beutelvolumen.
• Vielseitige Folienkompatibilität
  Eignet sich für eine breite Palette von heißsiegelfähigen Folien, darunter PE, PA/PE, Aluminium-PE, Papier-PE, OPP und PVC.
• Multizyklus-Funktion
  Bis zu 4 Vakuumzyklen und 3 Schutzgaszyklen pro Verpackungsvorgang – optimal für sensible Elektronik- oder Medizinprodukte.

Wie das VAZ-E Vakuumiergerät hohe Standards erfüllt:

Die Bi-Aktiv-Impulsschweißung verschließt stärkste Aluminiumverbundfolienbeutel gasdicht und schafft damit beste Voraussetzungen für die Verpackung in Schutzatmosphäre und somit für die Langzeitlagerung empfindlicher Metall- und Halbleiterprodukte.

Die VAZ-Serie ist mit einem Präzisions-Unterdrucksensor ausgestattet und kann daher auch hochempfindliche Produkte mit wenig Unterdruck vakuumieren und verpacken. So werden Beschädigungen von fragilen Teilen oder Verformungen vermieden, wie sie bei Geräten mit einfacher Zeitsteuerung leicht auftreten können. (Da das Beutelvolumen auch bei ähnlichen Abmessungen variiert.) Um dies reproduzierbar auszuführen, ist ein präziser Vakuumsensor erforderlich. Damit können Silizium-Waferboxen und Elektronikartikel schonend und sicher verpackt werden.

Passend hierzu bieten wir ESD-Beutel mit hoher Wasserdampfsperre und Durchstoßfestigkeit sowie VCI-Korrosionsschutzbeutel in unterschiedlichsten Abmessungen und Stärken an. Tyvak-Trockenbeutel mit Silikagel oder Ton werden eingesetzt, um mögliche Restfeuchtigkeit der Produkte aufnehmen zu können.

Die VAZ Vakuumiergeräte werden im Reinraum der ISO-Klasse 8 eingesetzt.

Produktmerkmale im Überblick:

• Mikroprozessorsteuerung mit LCD-Anzeige – einfache, intuitive Bedienung mit klarer Statusübersicht
• Keylock-/Sperrfunktion – verhindert unbeabsichtigte Änderungen an den Einstellungen
• Präzisions-Vakuumsensor oder zeitgesteuerte Luftabsaugung – optimale Anpassung an unterschiedliche Verpackungsanforderungen
• Vakuumanzeige in Echtzeit – jederzeit volle Kontrolle über den Verpackungsprozess
• Beutelvorwahlzähler mit Warnton – erhöht die Prozesssicherheit und vereinfacht Serienverpackungen
• Beidseitige biaktive Impulsschweißung – sorgt für absolut dichte Nähte, auch bei stärkerem Material
• Gehäuse aus poliertem Edelstahl (AISI 304)
• Reinraumtauglich ISO8 / ISO5
• Inkl. Rückbegasung über Gassperrhahn/Rückseite

Die verschiedenen Betriebsarten des VAZ-E:

• 5 Programmspeicherplätze zum Abrufen der frei einstellbaren Parametersätze
• Einstellbare Betriebsarten je Speicherplatz:

1. Nur Schweißen
2. Vakuumieren – Schweißen
3. Begasen-Vakuumieren-Schweißen
4. Begasen-Vakuumieren-Begasen-Schweißen
5. Vakuumieren-Begasen-Schweißen
6. Vakuumieren-Begasen-Vakuumieren- Schweißen

Lieferumfang VAZ-E:

• Inkl. Beutelablagetisch V2A poliert, höhenverstellbar, Breite 320 mm
• Netzkabel mit Kaltgerätestecker
• Elektrischer Fußschalter steckbar
• Bedienungsanleitung
• Stabile Versandbox

VAZ-E Technische Daten:

Variante VAZ-E-LN:

Wir empfehlen bei hohen Produkten diese Option. Die lange Lanze ermöglicht ein leichteres Einführen der Lanze in den Beutel und das Justieren des Beutels im Schweißbereich. Die Sauglanze ist von 10 - 60 mm einstellbar.

Weitere Optionen:

• Optionale externe Vakuumpumpen mit höherer Saugleistung
• Optional größerer Filterkolben (800 mL) im Saugkreis, Filtereinsatz für Pulver oder Flüssigkeit
• Optionales Untergestell
