Beutelproduktionsmaschine HM 8000

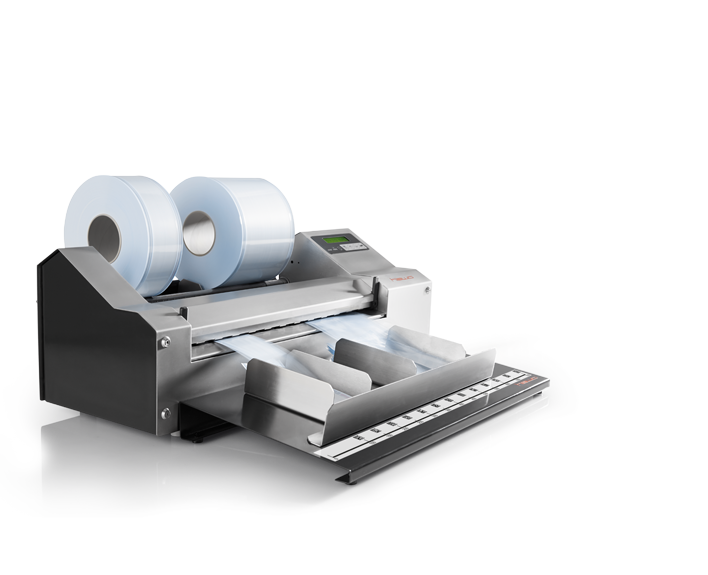

Beutelproduktionsmaschine HM 8000 AS / -V
Für die vollautomatische Herstellung von Flach- oder Seitenbeuteln SBS) in Krankenhäusern und medizinischer Industrie. Maximale Flexibilität und Wirtschaftlichkeit. Diese innovative Maschine vereint einen Folienrollenspender und eine Heisssiegelmaschine zum automatischen Fertigen von Sterilgutbeuteln aus Standardfolienrollen in der gewünschten Anzahl und Länge. Zu lange oder zu kurze Beutel gehören damit der Vergangenheit an. Mit einer Leistung von bis zu 5.000 Beutel pro Stunde und den kompakten Abmessungen stellt sich die Maschine an die Spitze dieser Geräteklasse.
- Große Folienrollenablage bis 460 mm
- Hohe Produktivität 14 Takte/min (800 Takte/h)
- Geringer Platzbedarf 740 mm
- Sortierte Fertigung von Beutel durch optionales Sortiermodul HM 8000 SD
Unabhängig davon, ob Flach- oder Seitenfaltenrollen aus Papier/Plastik oder unbeschichteten Tyvek®-/Plastik-Folienrollen verwendet werden, der Materialverbrauch wird auf das Minimum reduziert, da die Beutellänge individuell bestimmt werden kann. Der geringe Platzbedarf von 74 cm und die Tatsache, dass seitlich kein Ein- und Auslaufbereich benötigt wird, ermöglicht die Installation auch auf kleinem Raum. Durch die hohe Produktionszahl, die aus bis zu 13 Takten pro Minute (über 700 Takte pro Stunde) resultiert, ist eine kostengünstige Produktion von Folienbeuteln möglich. Die extrem breite Rollenaufnahme fasst bis zu sechs Folienrollen, aus denen gleichzeitig produziert werden kann. Die Maschine fertigt dadurch bis zu 4.800 Beutel pro Stunde! Im Siegelmodus lassen sich die vorgefertigten Beutel nach dem Befüllen bequem verschließen.
Bedienung

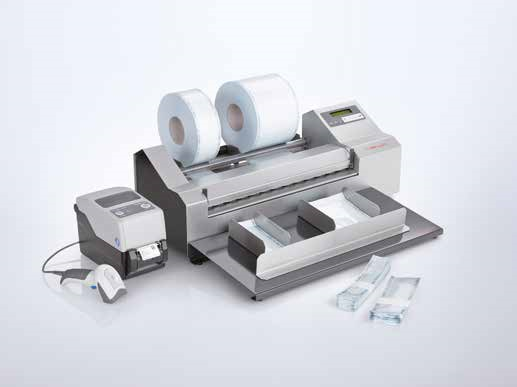

Die Bedienung und Konfiguration erfolgt entweder über die integrierte Folientastatur oder optional über das innovative hawo IntelligentScan System. Verschiedene Rezepte lassen sich somit einfach vorprogrammieren und mit einem ‚Scan’ ändern (z. B. Beutellänge 30 cm, Siegeltemperatur 190 °C, Siegelzeit 2 Sek.). Für die Kennzeichnung und Dokumentation ist der Anschluss eines Etikettendruckers möglich. Über die standardmäßigen Schnittstellen RS 232, USB und Ethernet lassen sich die Geräte auch in bestehende Chargendokumentationssysteme einbinden.
Folgende Prozessmodi sind einstellbar:
- Konfektionsmodus: 3-seitig verschlossene Beutel werden voll automatisch hergestellt
- Siegelmodus: Vorgefertigte Beutel lassen sich nach dem Befüllen an der offenen Seite verschließen
- Schneidemodus: Beutel werden entsprechend der eingestellten Länge abgeschnitten und nicht versiegelt
Validierung (Variante HM 8000 AS-V)
Die neue Medizinprodukte-Betreiberverordnung (MPBetreibV) fordert in §8, dass die Aufbereitung von bestimmungsgemäß keimarm oder steril zur Anwendung kommenden Medizinprodukten unter Berücksichtigung der Angaben des Herstellers mit geeigneten validierten Verfahren so durchzuführen ist, dass der Erfolg dieser Verfahren nachvollziehbar gewährleistet ist und die Sicherheit und Gesundheit von Patienten, Anwendern oder Dritten nicht gefährdet wird. Eine ordnungsgemäße Aufbereitung wird vermutet, wenn die gemeinsame Empfehlung der Kommission für Krankenhaushygiene und Infektionsprävention (KRINKO) beim Robert Koch-Institut (RKI) und des Bundesinstitutes für Arzneimittel- und Medizinprodukte (BfArM) „Anforderungen an die Hygiene bei der Aufbereitung von Medizinprodukten (Bundesgesundheitsblatt 2012, 55:1244-1310) beachtet wird. Die Validierung soll dem Medizinprodukt und seiner Risikobewertung und Einstufung angemessen sein und nach den anerkannten Regeln der Technik unter Berücksichtigung des Standes von Wissenschaft und Technik erfolgen.

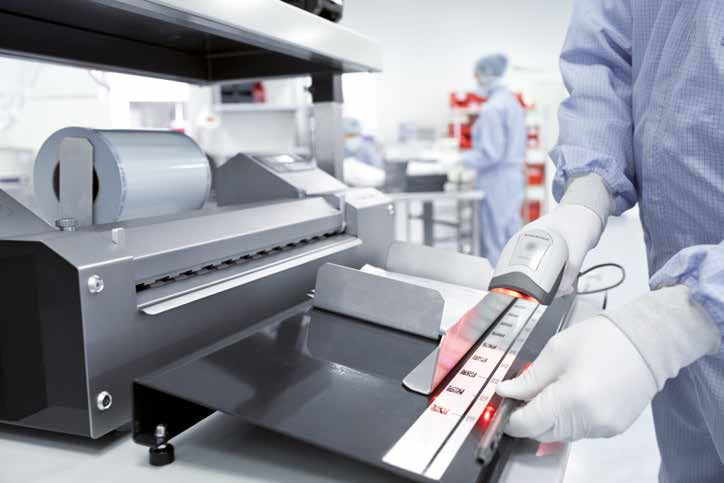

SizeMatic SCALE
Dank dieser innovativen Technologie gehören zu lange oder zu kurze Sterilisationsbeutel der Vergangenheit an, denn über den optionalen Scanner und die SizeMatic Scale lässt sich die Länge eines Instrumentes, gefolgt von der gewünschten Beutelanzahl, einlesen. Die optimale Beutellänge wird anschließend automatisch berechnet. Zusätzlich berücksichtigt SizeMatic alle normativ geforderten Sicherheitsabstände.
Siegelmaterialien
- Siegelbare Beutel und Schläuche nach EN ISO 11607-1/EN 868-5 aus Folie und Papier nach EN 868-3 (geeignet für Seitenfaltenfolien)
- Siegelbare Beutel und Schläuche nach ISO EN 11607-1/EN 868-5 aus Folie und unbeschichteten Materialien aus Polyolefinen nach EN 868-9 (z. B. Tyvek®1)
- Siegelbare Beutel und Schläuche nach ISO 11606-1/EN 868-5 aus PP-Vlies oder PP-Nonwoven (Freigabe und/oder Test erforderlich)
Technische Daten
- Produktivität bis zu 13 Zyklen/min (>700 Zyklen/Std) abhängig von der eingestellten Siegelzeit bis zu 4.800 Beutel/Std.
- Einstellung Anzahl Beutel: 1 - 1.000
- Einstellung Beutellänge: 100 - 2.500 mm
- Breite Rollenaufnahme: 420 mm
- Validierbarer Prozess: HM 8000 AS-V
- Netzanschluss: 100 - 240 V, 50/60 Hz
- Leistung: 200 Watt
- Maße: B x T x H 740 x 355 x 240 mm
- Gewicht: 29 kg
- Gehäuse: Edelstahl
- Siegelnahtbreite: 12 mm
- Abstand zum Medizinprodukt (DIN 58953-7): 30 mm
- Integrierter Rollenhalter (inkl 2 x Rollenfixiersets hm 8000 RF)
- Schnittstellen: USB A/B, RS 232
- hawo IntelligentScan5
- LCD Display
- Siegeltemperatur: max. 220°C (überwacht)
- Anpresskraft (Siegeldruck) fix (HM 8000 AS-V: überwacht)
- Siegelzeit 0,5 - 10,0 s (HM 8000 AS-V: überwacht)
- Überhitzungsschutz
Atemschutzmasken verpacken
Es gibt mittlerweile Masken unterschiedlichster Art auf dem Markt: Mund-Nasen-Bedeckung, selbstgenähte Stoff-Masken, Einmal-Mundschutz, Gesichtsmasken, FFP1-, FFP2- oder FFP3-Masken. Masken, die im Alltag getragen werden und helfen sollen, vor Viren zu schützen, benötigen keine sterile Verpackung. Es existieren unterschiedliche Verpackungseinheiten: von 10 Mundschutzmasken über 20 Mund- und Nasenmasken bis hin zu 50 medizinischen Masken oder mehr als 100 FFP-Masken. Hierfür werden unterschiedlich große Beutel benötigt. Mit der Beutelproduktionsmaschine HM 8000 AS-V können Sie medizinische Masken sicher vor äußeren Einflüssen in Folienbeutel verpacken.
Schweißnahtbreite: | 12 mm |
Folien / Beutelmaterial: | OPP / PP-Folien |
Folienart: | Schlauchfolie, Einzelbeutel |
Stromanschluss: | 230 V / 50 Hz / 1 Phase |
Gewicht | 29 kg |
