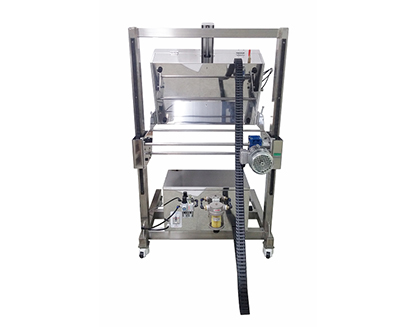

Die VAZ-V ist eine multifunktionale Vakuumverpackungsmaschine mit motorisiertem Ständer. Mit einstellbarer Saugdüsen-Länge von 10 - 200 mm und beidseitiger Impuls-Schweissung. Durch das Bi-Aktiv-Impulsschweißsystem, mit 10 mm starker Schweißnaht, lassen sich auch sehr starke PE-Folien und Verbundfolien wie ALU/PE, Papier/PE sicher und dicht verschweißen. Die Vakuumerzeugung erfolgt über Druckluft und Ejektordüse und die optionale Rückbegasung / Gasspülung erfolgt mit Hilfe einer externen Saugdüse. Durch den Präzisionsunterdrucksensor lassen sich auch hochempfindliche Silizium - Waferboxen und Halbleiterspulen verpacken.
Die VAZ Geräte werden im Reinraum der ISO-Klasse 8 eingesetzt. Je nach Parametervorwahl kann das Gerät als einfaches Schweißgerät oder kombiniert mit zusätzlicher Luftabsaugung und bei Bedarf mit zusätzlicher Rückbegasung eingesetzt werden.
Die VAZ Ausführungen:
VAZ 350 M | 450 M | 600 M
- benötigt keine Druckluft
- 230 V Netzanschluss ausreichend
- Arbeitstisch 380 x 280 mm
- Netzkabel mit Kaltgerätestecker
VAZ 450 E | 600 E | 800 E
- benötigt Druckluft
- 230 V Netzanschluss ausreichend
- Arbeitstisch 380 x 280 mm
- Netzkabel mit Kaltgerätestecker
VAZ 600 VT | 800 VT | 1000 VT | 1200 VT | 1500 VT
- mit Tisch
- benötigt Druckluft (max. 6 bar)
- 400 V Netzanschluss erforderlich
- CEE-Anschlussleitung 3 P / N / PE
VAZ 600 V | 800 V | 1000 V | 1200 V | 1350 V | 1500 V
- mit motorisiertem Ständer
- benötigt Druckluft (max. 6 bar)
- 400 V Netzanschluss erforderlich
- CEE-Anschlussleitung 3 P / N / PE
Multifunktional mit folgenden Betriebsarten VAZ-V:
- 5 Programmspeicherplätze zum Abrufen der frei einstellbaren Parametersätze
- Einstellbare Betriebsarten je Speicherplatz:
- Nur Schweißen - Begasen - Schweißen
- Begasen - Vakuumieren - Schweißen
- Begasen - Vakuumieren - Begasen - Schweißen
- Vakuumieren - Begasen - Schweißen
- Vakuumieren - Begasen - Vakuumieren - Schweißen
- Bis zu 4 x Vakuumier- bzw. 3 x Rückbegasen je Verpackungszyklus einstellbar
- auch für Reinraumanwendungen geeignet
- Elektroniksteuerung mit LCD Anzeige
- Keylock / Sperrfunktion Bedienfeld
- Präzisions-Vakuumsensor oder zeitgesteuerte Luftabsaugung.
- Vakuumanzeige im Display in Echtzeit.
- Beutelvorwahlzähler mit Warnton bei Erreichen der Vorwahl.
- Beidseitige Impulsschweißung 10 mm
- Tiefer Schwerpunkt (UVV) durch separaten Schaltschrank in Bodennähe.
Lieferumfang VAZ-V:
- CEE-Anschlussleitung 3 P / N / PE
- Fußschalter steckbar
- Bedienungsanleitung
- Stabile Versandbox
VAZ-V Variationen:
| VAZ-V | VAZ 600 V | VAZ 800 V | VAZ 1000 V | VAZ 1200 V | VAZ 1350 V | VAZ 1500 V |
| Schweißnahtlänge | 600 mm | 800 mm | 1000 mm | 1200 mm | 1350 mm | 1500 mm |
| Schweißnahtbreite | 10 mm, optional oben und unten | |||||
| Stromanschluss | 400 V – 50 Hz | |||||
| Elektrische Leistung | 3,0 kW | 4,5 kW | 5,2 kW | 5,7 kW | 6,2 kW | 6,8 kW |

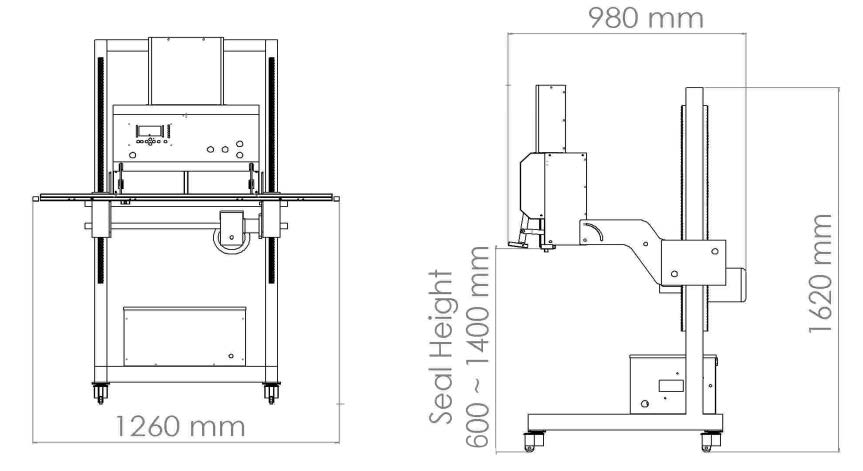

| Abmessungen (L x B x H) | 670 x 680 x 360 mm | 870 x 680 x 360 mm | 1070 x 680 x 360 mm | 1270 x 680 x 360 mm | 1420 x 680 x 360 mm | 1570 x 680 x 360 mm |
| Gewicht | 42 kg | 50 kg | 58 kg | 70 kg | 76 kg | 82 kg |
| Saugdüse Länge einstellbar | 10 – 200 mm | |||||
| Ejektor-Vakuumpumpe | Max. 650 L / Minute | |||||
| Vakuum/Unterdruck max. | ca. 80 Kpa | |||||
| Vakuumregelung, einstellbar | Vakuumsensor / Zeitgesteuert | |||||
| Rückbegasung | Zeitgesteuert | |||||
| Vakuumanzeige | In Echtzeit / LCD Displayanzeige | |||||
| Druckluft | erforderlich max. 6 bar | |||||
| Sicherheitseinrichtung | Mikroschalter | |||||
Weitere Optionen:
- Optionale Vakuumpumpen mit höherer Saugleistung
- Optional größerer Filterkolben (800 mL) im Saugkreis, Filtereinsatz für Pulver o. Flüssigkeiten
Die Preise beziehen sich auf das Grundgerät ohne Optionen.
| Schweißnahtlänge: | bis 600 mm, bis 800 mm, bis 1.000 mm, bis 1.200 mm, bis 1.500 mm |
| Schweißnahtbreite: | 10 mm |
| Gerätetyp: | Vakuum-Folienschweißgerät |
| Besonderheiten: | Fußschalter, Vakuumieren |
| Folien / Beutelmaterial: | PE Folien (LDPE – HDPE) |
| Folienart: | Einzelbeutel, Vakuum |
| Arbeitsablauf: | halbautomatisch |
| Stromanschluss: | 400 V / 50 Hz |
