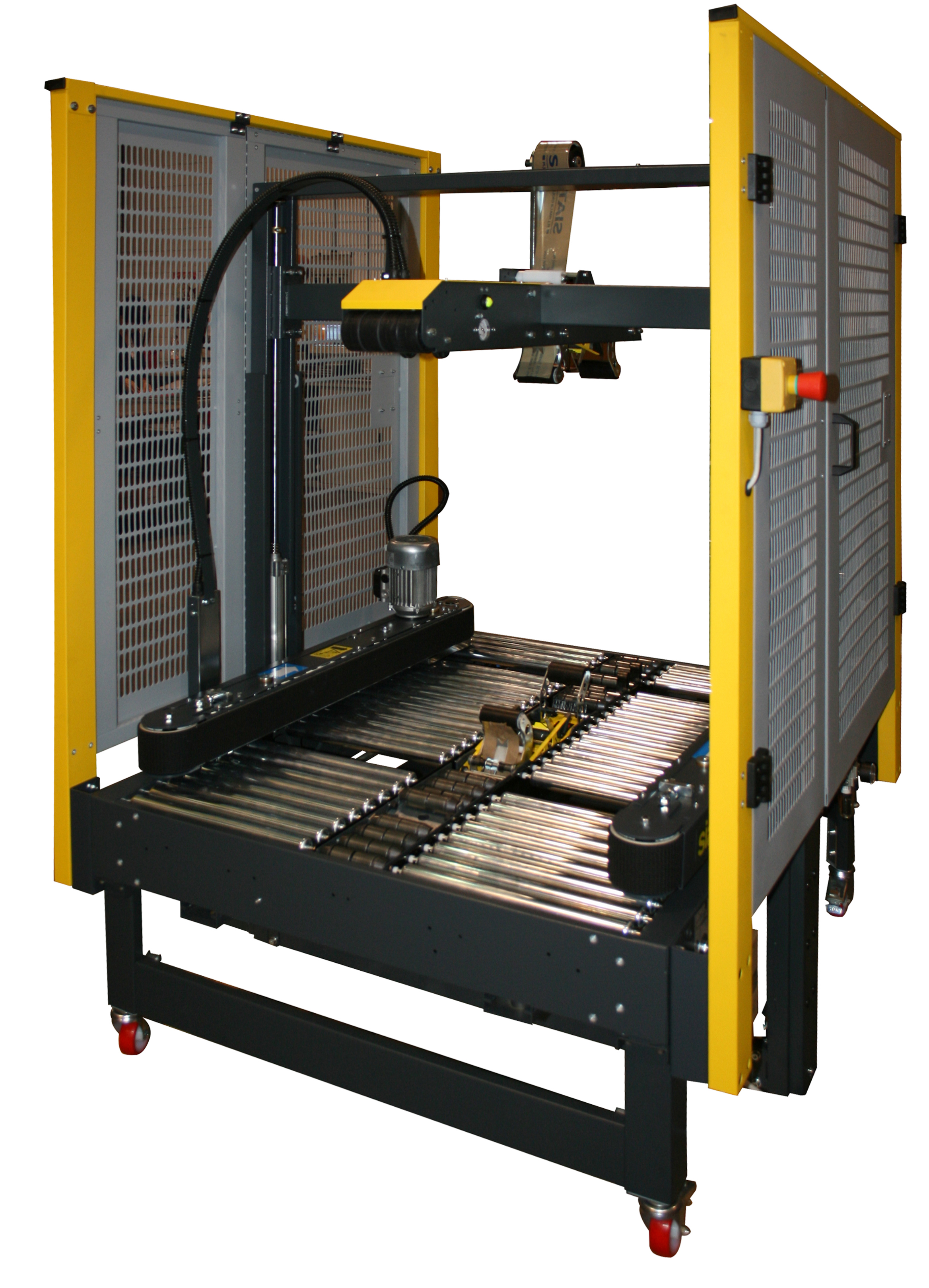

Halbautomatischer Kartonverschließer SIAT SM 48 King Size

Der halbautomatische Kartonverschließer SIAT SM 48 ist mit einer pneumatischen Kartonformatanpassung ausgestattet und passt sich jedem neuen Karton in Höhe und Breite automatisch an. Die SM48 ist eine halbautomatische Verschließmaschine mit zufälliger Einstellung, geeignet für Kartons in King Size. Dank der seitlichen Antriebsriemen und der K12R-Klebebandeinheit sorgt die SM48 für eine perfekte Kartonkontrolle und garantiert dabei stets eine zuverlässige Versiegelung. Der robuste und stabile Zweimast-A-Rahmen garantiert die richtige Durchführung und vermeidet Vibrationen, selbst bei King-Size-Kartons. Bei der Version SM48 befindet sich die Ruheposition des oberen Gurtungsaggregats unten: die Kartons werden manuell von einem Bediener zugeführt. Bei der Version SM481 befindet sich die Ruheposition der oberen Gurtungseinheit oben: die Maschine kann Kartons mit teilweise gefalteten Klappen verarbeiten. Die SM48 ist nach den Angaben der Maschinenrichtlinie konstruiert: sie ist mit einem Nottaster und Metallgitter-Schutzzäunen ausgestattet.

Funktionsweise

Die Deckelklappen der Kartons werden manuell eingefaltet. Der Karton wird bis an den Steuerknopf der oberen Verschließeinheit geschoben. Diese hebt sich pneumatisch an und legt sich sanft auf den Karton . Die obere Verschlusseinheit tastet die Höhe des Kartons ab und stellt sich automatisch auf das Kartonformat ein. Die seitlichen Antriebe fahren automatisch bei und transportieren den Karton sicher durch die Maschine. Die Maschine beinhaltet in der Standardausführung zwei Verschlussaggregate für 75mm breites Klebeband (K12).  Die Arbeitshöhe ist von 430 - 580 mm stufenlos einstellbar.Dabei wird der Karton oben und unten mit 75 mm breitem Klebeband verschlossen. Die Umschlaglänge des Klebebandes, welches am Anfang und Ende um den Karton gelegt wird, beträgt wahlweise 70, 50 oder 30 mm. Um den Sicherheitsvorschriften zu entsprechen ist die Maschine mit einem Absperrgitter umgeben.

Durch die pneumatische Formateinstellung ist diese Maschine ideal für den Verschluss von unterschiedlichen Kartonformaten geeignet und somit extrem flexibel einsetzbar.

Weitere Varianten:

Diese Maschine gibt es in der Ausführung SM 481. Hier startet der Kopf der Maschine von oben. Im unteren Bereich der Maschine ist eine Klappe eingebaut. Betätigt nun der ankommende Karton diese Klappe, so passt sich der obere Klebekopf an die Kartonhöhe an. Bei überwiegend hohen Kartonformaten empfehlen wir die Ausführung SM 481.

Ausstattung:

• Sehr robuste A-Rahmenkonstruktion für große und schwere Kartons bis zu 800 mm Breite x 800 mm Höhe
• Perfektes King Size-Karton-Management dank des robusten 2 mm dicken Stahlrahmens
• Perfekter Klebebandauftrag unter allen Bedingungen durch die robuste pneumatische Konstruktion
• Perfekte Anpassung an unterschiedliche Kartongrößen durch die 2 Versionen SM48 (Ruheposition des Klebebandkopfes nach unten) und SM481 (Ruheposition des Klebebandkopfes nach oben)
• Automatische Anpassung an verschiedene Kartongrößen
• Seitliche untere Antriebsriemen (je 2 x 75 mm Breite)
• Geschwindigkeit der Antriebsriemen 20 m/ min.
• 2 x Motoren je kW 0,13
• 2 x Klebebandgerät K12R - 75 mm Breite
• Aluminium-Teleskopbeine mit millimetergenauer Führung
• Verriegelte Not-Aus-Taste
• Ein/Aus-Magnet-Thermoschalter
• Einstellbarer Höhenanschlag der oberen Klebeeinheit zur Erhöhung der Geschwindigkeit
• Pneumatische Druckregler mit oberem Kopf
• Sicherheitsvorrichtungen mit Schaltern zur Unterbrechung elektrischer und pneumatischer Schaltkreise bei Öffnung
• Verstellbare Arbeitshöhe 500 - 750 mm

Optionen:

• Fahrrollensatz (Arbeitshöhe + 130 mm)
• Einlauf-/Auslaufrollenbahn 500 mm
